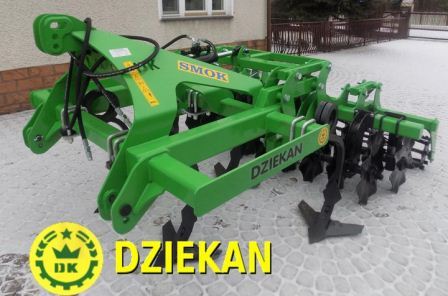

SMOK AS22-30 K2T2Z
W spulchnioną przez kultywator ścierniskowy glebę z dużą łatwością zagłębiają się talerze brony talerzowej, będącej tylną częścią agregatu. Bronę talerzową zbudowano z dwóch rzędów naprzemiennie zazębiających się talerzy karbowanych.
Zastosowanie takiego rodzaju talerzy zmniejsza zapotrzebowanie na moc ciągnika potrzebnej do pracy, a pozostałe resztki roślinne wtłacza w głąb gleby. Usytuowane zaś naprzemiennie talerze wzajemnie się czyszczą i lepiej rozdrabniają resztki roślinne.
Do rozbicia zbryleń zamontowano pojedynczy wał strunowy zębaty z zastrzeżonym w Urzędzie Patentowym RP rozwiązaniem tzw. wały wahaczowe z dociskiem zastosowane między innymi w agregatach uprawowych HERKULES i APOLLO.
Między kultywatorem a broną talerzową zamontowano układ przesuniętego równoległoboku. Takie rozwiązanie umożliwia wydłużenie agregatu do pracy a skrócenie do transportu, co szczególnie ważne w transporcie i ciągnikach o mniejszym udźwigu. Zastosowanie jednego siłownika hydraulicznego umożliwia boczne wahnięcia tylnej części agregatu, tym samym lepsze dopasowanie do pochyłości gleby. Wyżej wymienione rozwiązanie służy do płynnego hydraulicznego regulowania głębokości pracy agregatu z kabiny ciągnika. (rozwiązanie zastrzeżone w UP RP)
Zalecany do prac na glebach lekkich, średnich i średnio-ciężkich.
Wyposażenie agregatu:
• dwa rzędy zębów z zabezpieczeniem ślimakowym (non stop)
• płynnie hydraulicznie regulowana głębokość pracy z jednym siłownikiem umożliwiająca lepsze kopiowanie gleby, zaś układ przesuniętego równoległoboku zamontowany między kultywatorem a broną talerzową umożliwia wydłużenie agregatu do pracy a skrócenie do transportu (rozwiązanie zastrzeżone w UP RP)
• dwa rzędy talerzy garbowanych
• pojedynczy wał strunowy zębaty przeciwskrętny wzmacniany
• wszystkie gniazda wyposażono w samosmarne tulejki niewymagające obsługi
Wszystkie elementy ramy są poddawane procesowi śrutowania, po czym zostaje nałożona warstwa lakieru proszkowego.
UWAGA! Rozwiązania zastosowane w tych agregatach są zastrzeżone w Urzędzie Patentowym RP.
SMOK AS22-30 K2T2Z | ||||
---|---|---|---|---|
Szerokość [m] |
Symbol |
Ilość zębów | Masa [kg] | Moc [KM] |
2,2 | AS22K2T2Z | 5 | 1100 | 75÷95 |
2,6 | AS26K2T2Z | 6 | 1250 | 95÷115 |
3,0 | AS30K2T2Z | 7 | 1450 | 115÷160 |
